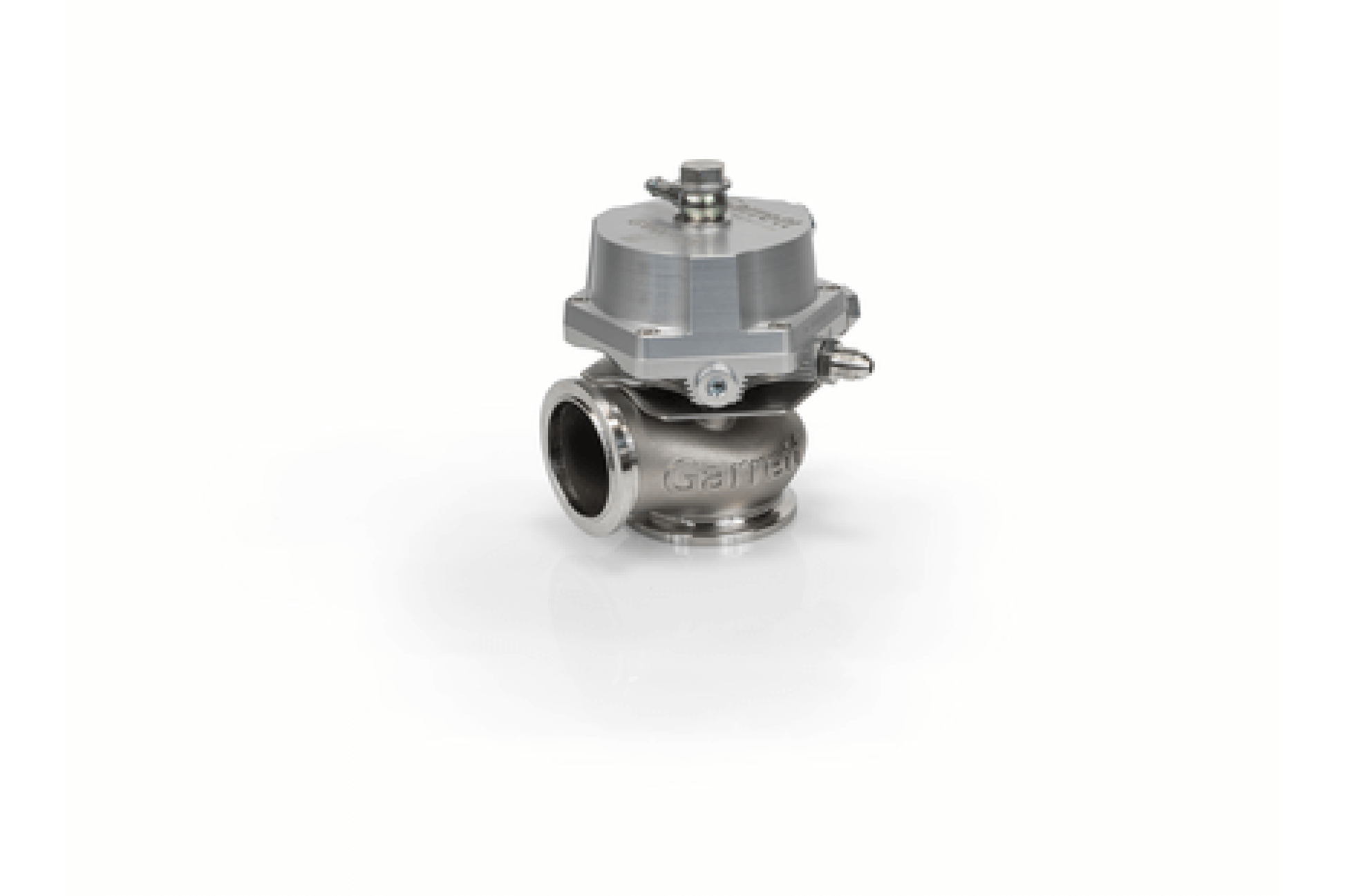

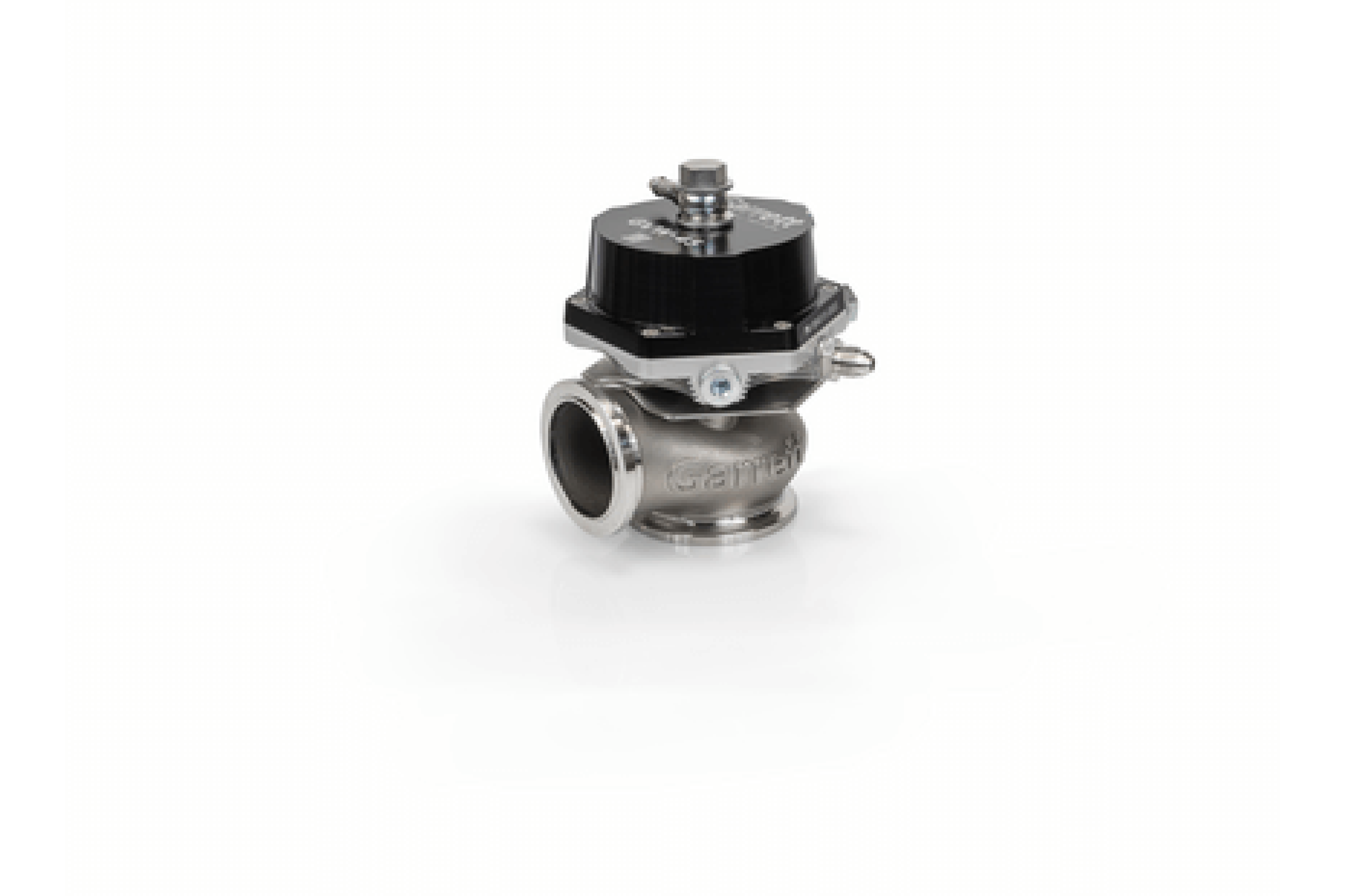

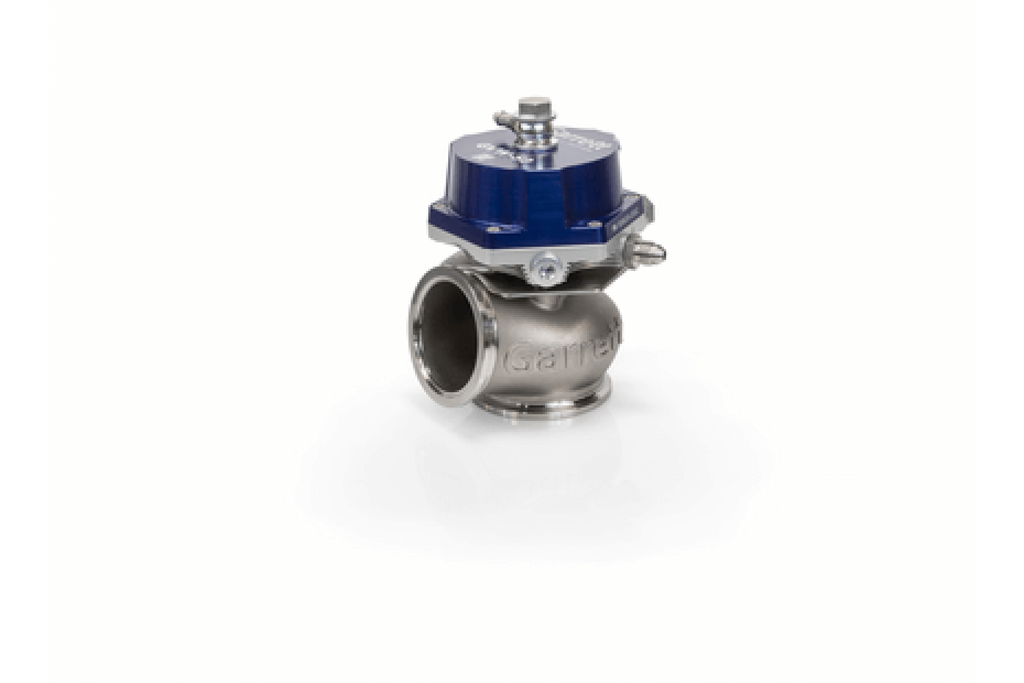

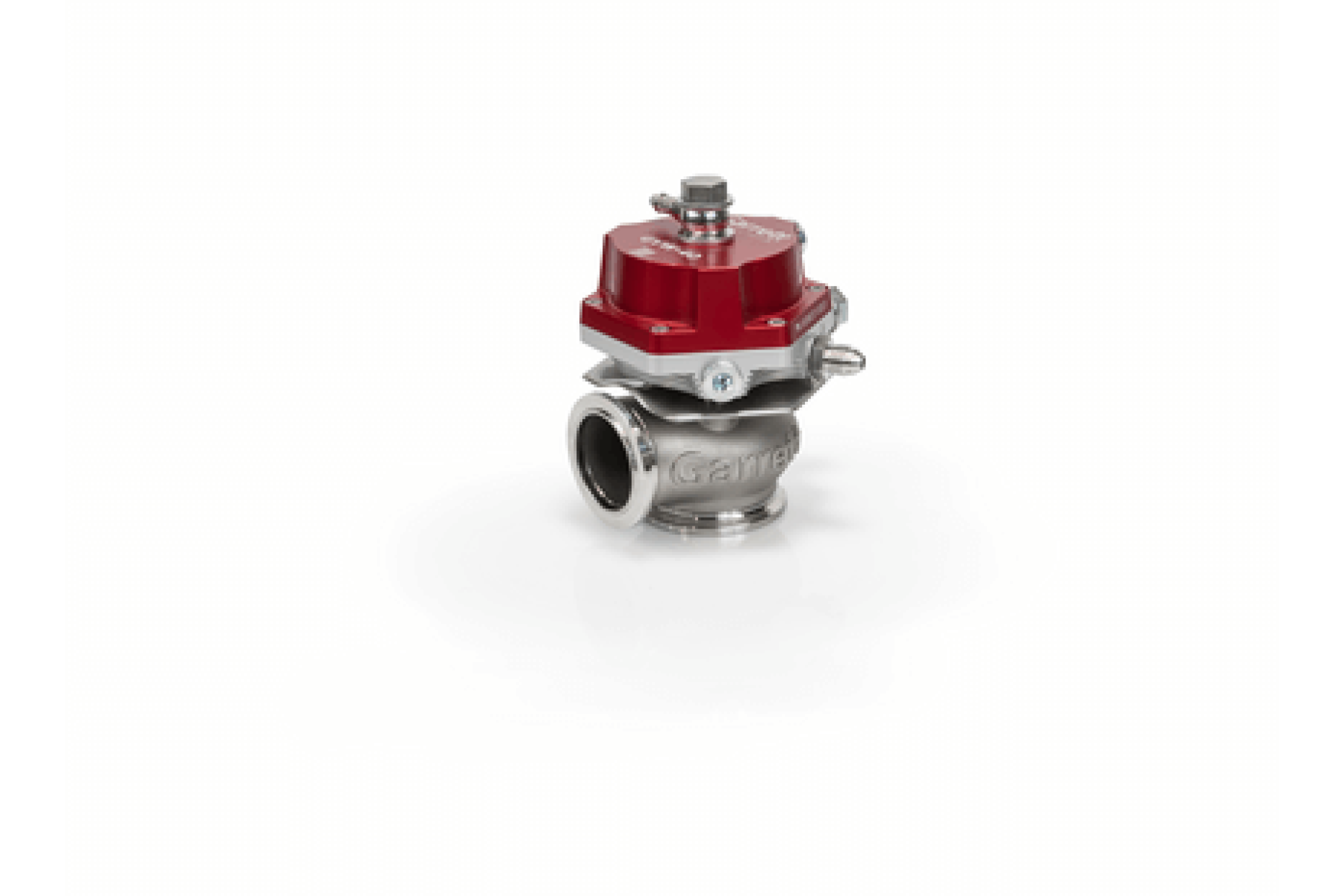

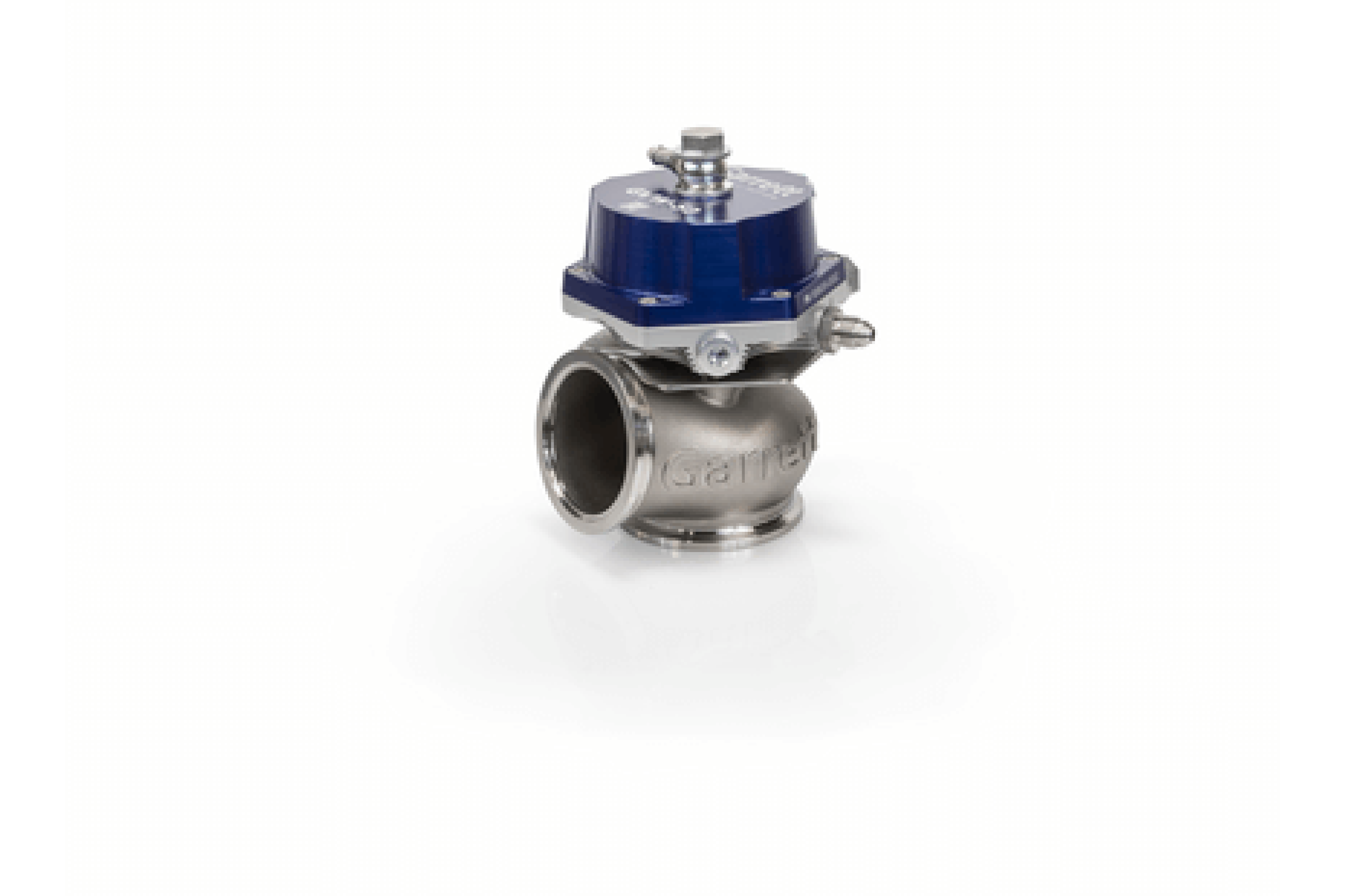

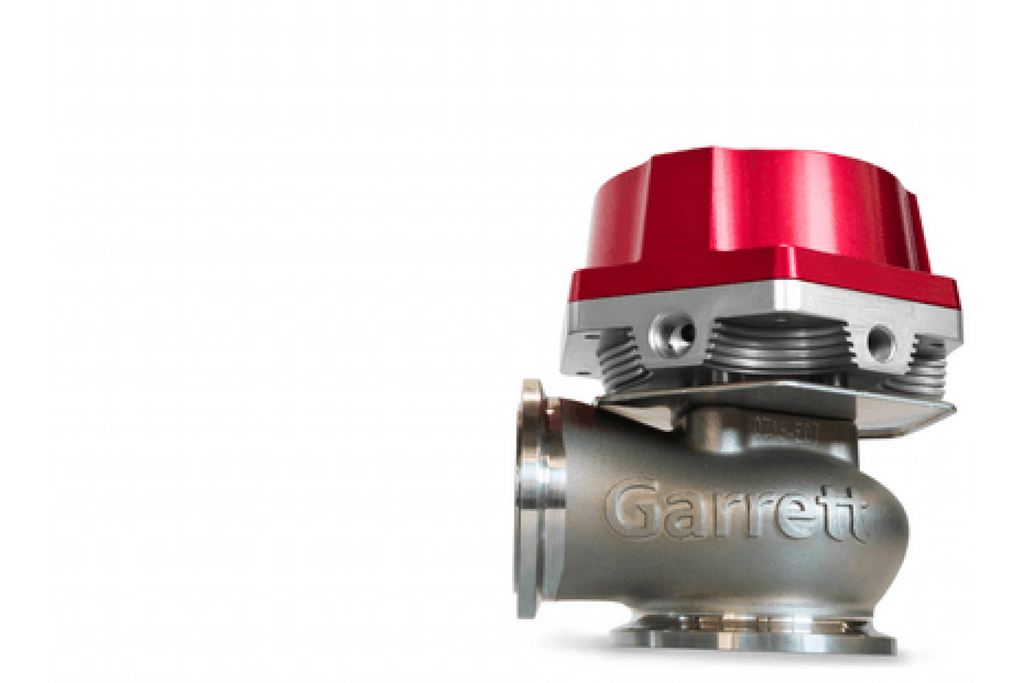

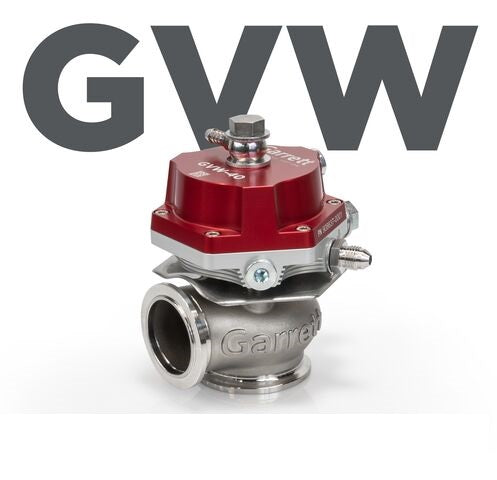

Kit de válvula de descarga Garrett GVW-40 de 40 mm

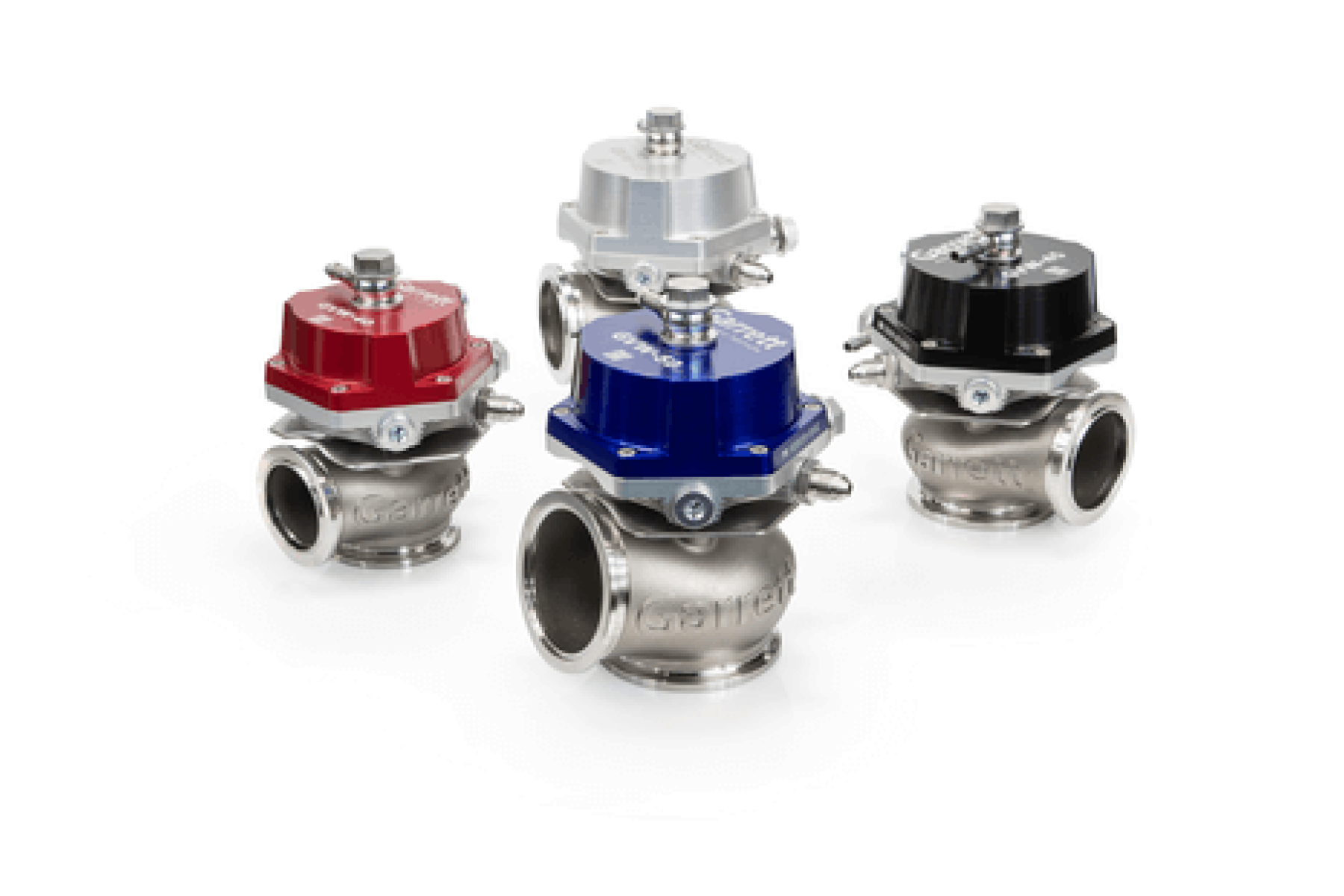

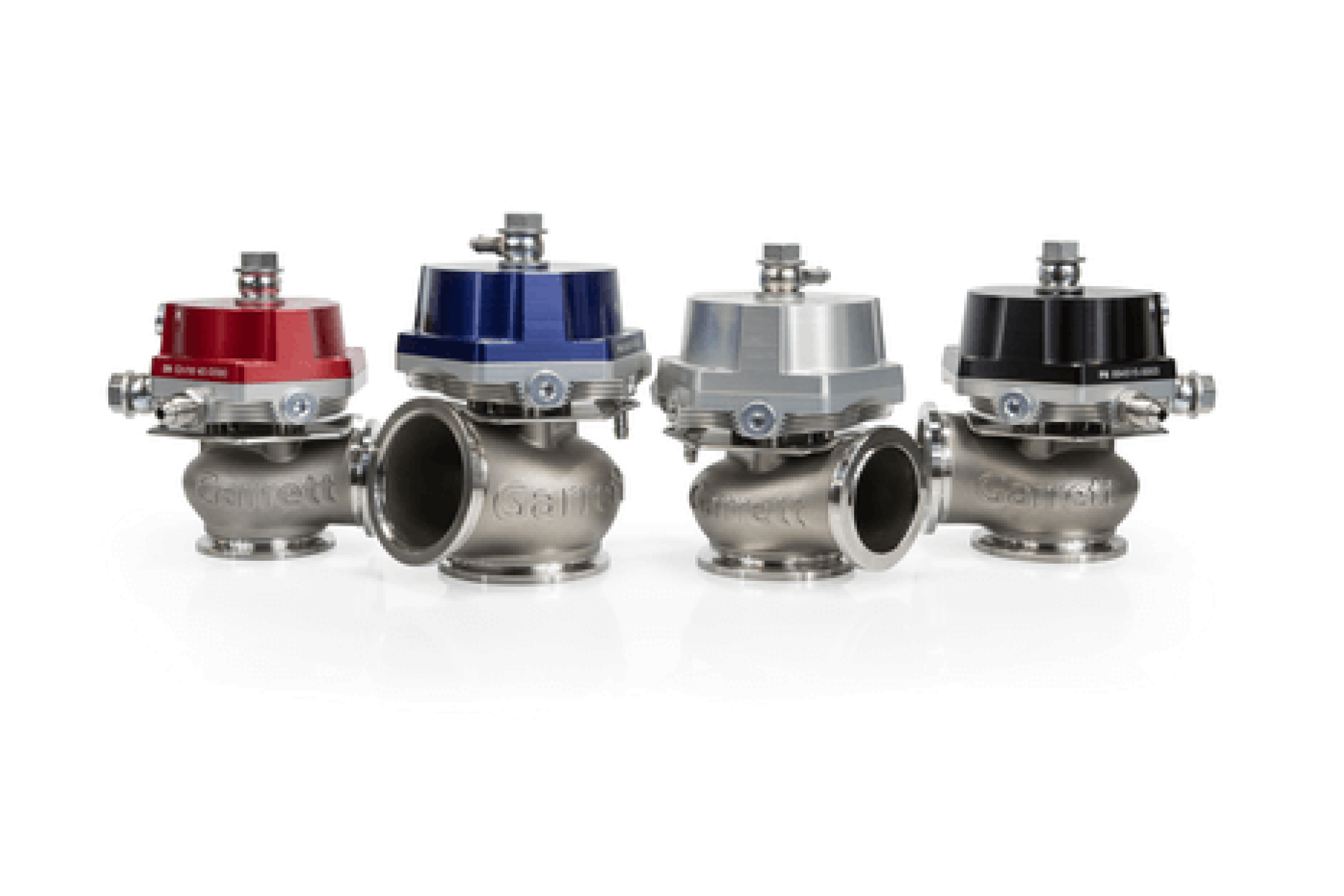

El kit de válvula de descarga externa de 40 mm GVW-40 de Garrett permite ventilar los gases de escape alrededor de la turbina y regular con precisión la velocidad del eje del turbocompresor en turbocompresores de carreras. Las válvulas de descarga GVW (también disponibles como GVW-45 y GVW-50) fueron un desafío de elaborar; Esa expectativa de un diseño simple cambió por completo después de que el equipo pasó un año entero perfeccionándolo.

La válvula de descarga GVW-40 se ha sometido a exhaustivas pruebas CFD para garantizar un flujo óptimo, eficiencia térmica y durabilidad. Construido con acero inoxidable de alta temperatura, el cuerpo de la válvula Garrett GVW-40 está diseñado para soportar temperaturas de escape de hasta 1050 °C. Proporciona un rendimiento constante sin importar la temperatura y ofrece un aumento del 5 % en el flujo máximo con respecto a la competencia para lograr una potencia óptima del turbocompresor y del motor.

El GVW-40 se envía a 1 bar (14,5 psi) y, con sus resortes incluidos, se puede configurar para generar un impulso base de 0,2 bar (2,9 psi) a 1,7 bar (24,7 psi). Se incluyen todos los sujetadores, resortes, accesorios, bandas en V, abrazaderas y bridas necesarios para la instalación, por lo que la instalación es sencilla. Nota: Esto es especialmente adecuado para aplicaciones de doble descarga de doble desplazamiento.

TECNOLOGÍA Y CARACTERÍSTICAS

• CFD probado para máximo flujo y eficiencia térmica.
• Excelente durabilidad gracias a la estabilidad de actuación optimizada y a la inigualable resistencia a la temperatura

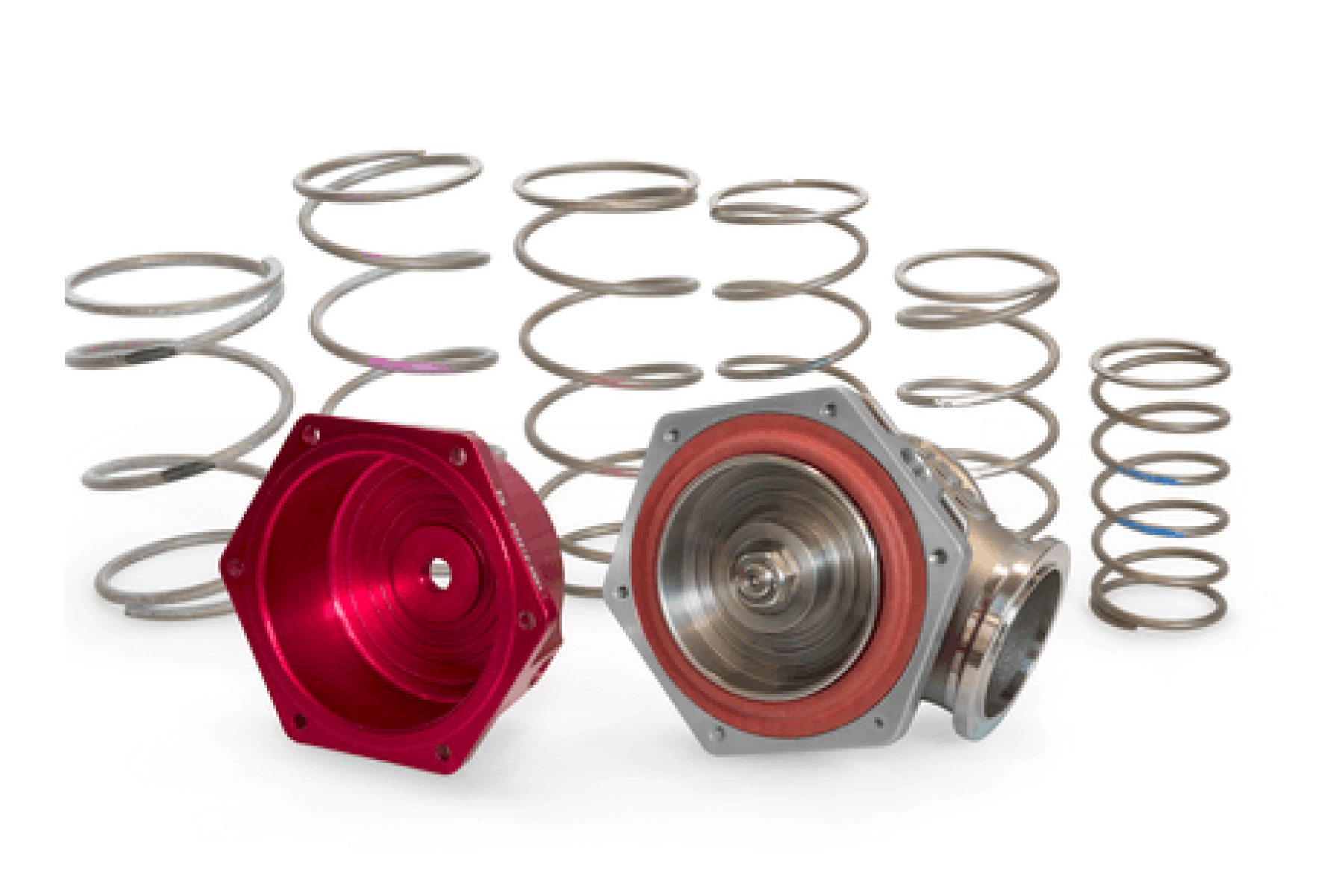

• Los componentes del buje son totalmente reemplazables, lo que aumenta la vida útil.
• Fácil reemplazo del diafragma Nomex
• Tapa superior de aluminio anodizado con puerto de actuador refrigerado por agua opcional

ESPECIFICACIONES MECÁNICAS

• Diámetro de la válvula: 40 mm
• Masa de la válvula: 1,27 kg | 45 onzas
• Presión máxima en la base del resorte: 1,7 bar | 25 psi (relación de contrapresión 1:1)
• Presión mínima en la base del resorte: .02 bar | 3 psi (relación de contrapresión 1:1)
• Conexión de puerto, aire: M10x1,0 a espiga de manguera (ID de manguera 6 mm | 0,25 pulg.)
• Conexión de puerto, líquido: M8x1.0 a AN-3

ESPECIFICACIONES DE MATERIALES

• Carcasa de la válvula: acero inoxidable de alta temperatura con clasificación de hasta 1050 grados C
• Diafragma: elastómero reforzado Nomex de alta temperatura
• Cubierta del actuador: aluminio anodizado 6061 totalmente mecanizado
• Guía/casquillo de válvula: Nitronic 60
• Válvula: acero inoxidable de alta temperatura con vástago chapado
• Banda en V: acero inoxidable 304 mecanizado por CNC
• Bridas: acero inoxidable 304 totalmente mecanizado

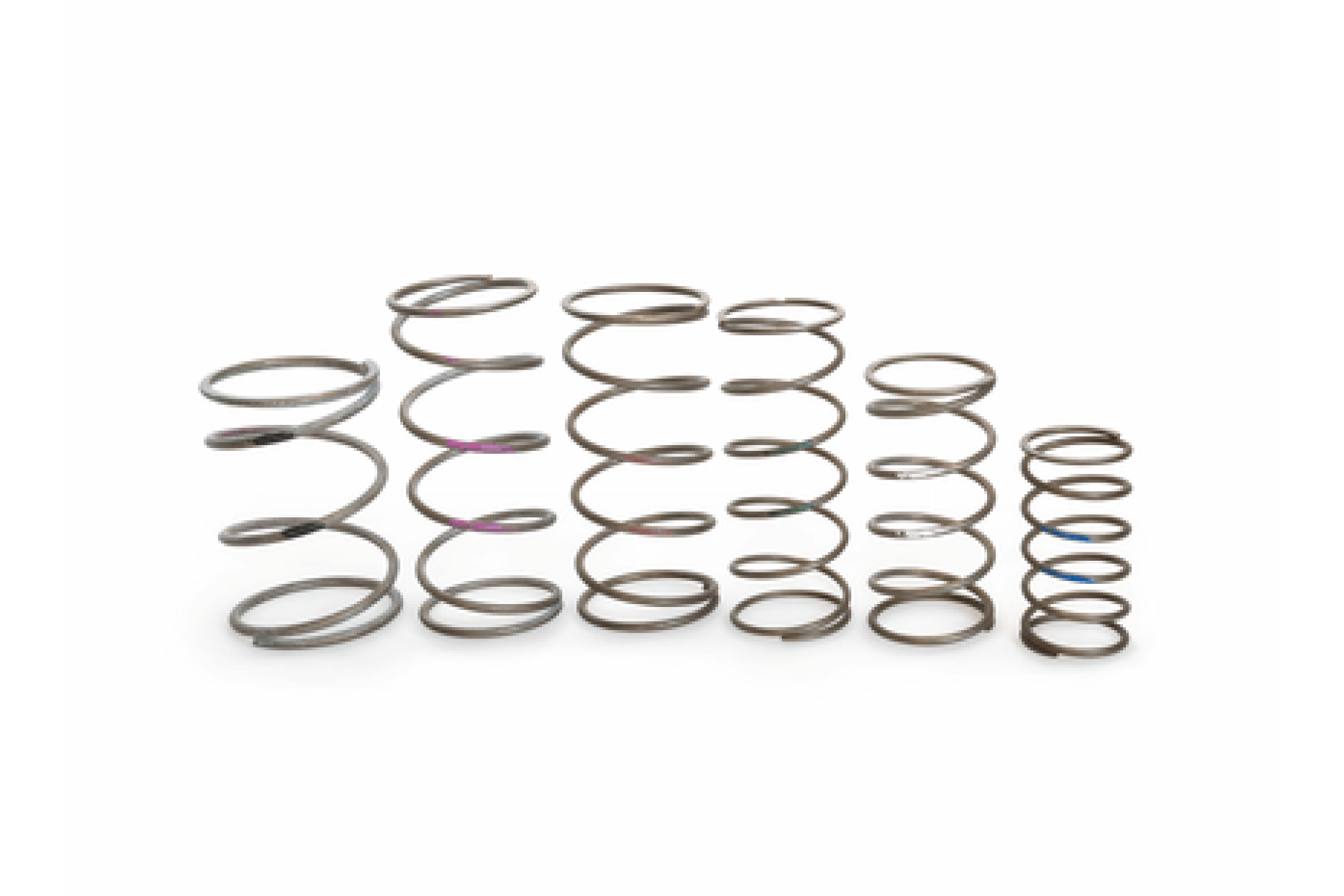

• Muelles: acero inoxidable 17/7 PH

ESPECIFICACIONES TÉRMICAS

• Temperatura máxima de los gases de escape, pico: hasta 1050 grados C
• Esfuerzo térmico máximo (sin refrigeración): temperatura del cuerpo del actuador de 270 grados C durante la prueba del ciclo térmico
• Estrés térmico máximo (refrigerado por agua): temperatura corporal de 130 grados C durante la prueba del ciclo térmico


* Reemplazo directo para estas otras válvulas de descarga: TiAl MVR, Turbosmart 45 mm, Precision 46 mm

VENTILACIÓN GARRETT | LAS PUERTAS DE RESIDUOS EXTERNAS SON COMPATIBLES CON EL CONTORNO Y LA BRIDA, PERO ESTÁN DISEÑADAS PARA SALIR DE OTRAS PUERTAS
